Рис. 10.7

Рис. 10.8

10.2 Установка на открытой местности

10.2.1 Выполнить работы аналогичные изложенным в п.п. 10.1.1 и 10.1.2. Произвести разметку рубежа с интервалом ~4 5 метров, в местах разметки выкопать углубления размером 300х300х600. Установить в углубления держатели (из КМЧ4) под углом 90° к поверхности земли, оставляя на поверхности видимую часть держателя высотой ~0,25 м, и залить углубление бетоном или раствором в

соответствии с рис.10.6. После затвердевания раствора прикрепить стойки 1 к держа-

телям 2 с помощью винтов (болтов) 3 в соот- з-►( ветствии с рис. 10.7.

10.2.2 Верхний провод 1 натянуть с усилием 20 кг и закрепить его (руководствуясь п. 10.1.5) последовательно в верхней части стойки 4 с помощью прижимов 2 и винтов (шурупов) 3 в соответствии с рис. 10.8.

10.2.3 Нижний провод заглубить в грунт на глубину не более 100 мм или закрепить в нижней части опор, обеспечивая натяжение аналогичное верхнему проводу и закрепляя его с помощью прижимов из комплекта монтажных частей и винтов (шурупов). Допускается прокладка нижнего провода по поверхности земли и крепление скобами в грунт.

10.2.4 Установку ЧЭ с использованием отдельно стоящих столбов или деревьев произвести с помощью кронштейнов и консолей из КМЧ1, руководствуясь п. 10.1.

10.2.5 Заземлители установить в земле, оставляя на поверхности видимую часть за-землителя высотой 600 мм, на расстоянии не дальше 1 м от конечных стоек сигнализационного участка. В соответствии с рис. 10.2 закрепить БПРД и БПРМ на стойках и подключить клеммы заземления на корпусах БПРД и БПРМ к клеммам заземлителей, в качестве которых могут использоваться опоры конечных стоек, установленные непосредственно в землю (в качестве конечных стоек лучше использовать специальные опоры-заземлители).

10.2.6 При блокировании протяженных рубежей, когда последовательно устанавливается несколько извещателей, при разметке смежных ЧЭ (ЧЭ1 и ЧЭ2) около рядом расположенных БПРД смежных участков руководствоваться рис.10.9 (а, б, в, - вид сверху) и рис.10.9 (г - вид сбоку для варианта рис. 10.9в). Расстояние А между конечными стойками смежных ЧЭ1 и ЧЭ2 должно быть не менее 200300 мм. Заземляющий проводник от клеммы БПРД прокладывается вниз по стойке до клеммы на опоре. В качестве заземляющего проводника использовать изолированный провод диаметром не менее 0,5 мм. К рядом расположенным БПРМ смежных флангов не предъявляется жестких требований, их можно устанавливать как и БПРД, так и на одну опору (см. рис.10.10). При этом БПРМ можно заземлить на общий заземлитель. В отличие от БПРД, БПРМ можно не соединять с заземлителем отдельным проводом, заземляющим

БПРД2

Ри с.

ЧЭ2 96

Рис. 10.9а

БПРМ2 ЧЭ1 1

Рис. 10.9в Рис. 10.9г

проводником при этом служит экранирующая лента кабеля

связи с БПУ. Это допускается, если расстояние от проекции Ш БПРМ1 БПРМ до проекции БПУ на землю не превышает 0,5 м. В этом Рис. 10.10 случае с заземлителем соединяется БПУ. Па рис. 10.10 пока-

зана установка двух БПРМ на одной стойке (вид сверху). Кабель связи проложить по стойке и далее до БПУ, который устанавливается в удобном для обслуживания месте.

10.2.7 Подготовку и ввод верхнего и нижнего проводов в блоки произвести, руководствуясь рис.10.11. Конец провода (ВП или НП) на 10 мм освободить от изолирующего слоя, скрутить жилы и опаять. Выкрутить гайку втулку 1 (БПРД или БПРМ), извлечь шайбу 2 и резиновую втулку 3, отвернуть защитный колпачок 4. Извлеченные детали установить на провод 5 в указанном на рис. 10.11 порядке. Вывернуть на несколько оборотов винт 6 контакта (ВП или НП) 7 прижимная шайба при этом должна отодвинуться от поверхности контакта, освободив место для ввода об-луженной части провода 5. Завести облу-женную часть провода 5 в отверстие под шайбу контакта 7. Удерживая провод 5, закрепить его с помощью винта 6, уложить излишки провода спиралью в защитный колпачок как показано на рисунке и завернуть его до упора. Завести резиновую втулку 7 и шайбу 3 в отверстие защитного колпачка, пропустить излишки провода в отверстие защитного колпачка 4 и завернуть гайку-втулку 1 до упора.

Рис. 10.11

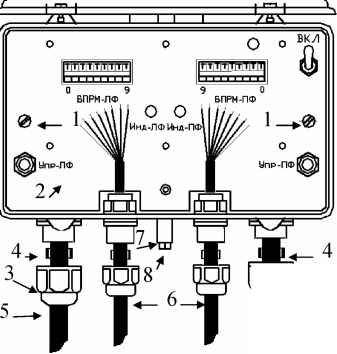

10.2.8 Уложить и закрепить кабели связи. Для БПУ-КС выкрутить невыпа-дающие винты 1 до освобождения съемного шасси 2 и снять его. Произвести ввод кабелей в коммутационный отсек БПУ-КС. Для чего освободить на 5070 мм изолированные проводники кабеля от защитных и экранирующих покрытий (не нарушая экранирующего проводника), снять изоляцию с отдельных проводников кабеля на 510 мм и опаять их. Вывернуть зажимные гайки 3 и извлечь резиновые втулки 4. Установить извлеченные детали 3, 4 на кабели 5, ввести кабели в коммутационный отсек, завести резиновые втулки в отверстия ввода и завернуть зажимные гайки до

упора. Подключения проводов произве- Рис. 10.12

сти руководствуясь схемой проекта и рис.10.13. Аккуратно уложить проводники, закрепить кабели на шасси с помощью хомутов, установить в БПУ-КС съемное шасси и зафиксировать с помощью невыпадающих винтов.

□е-□е-□е-

Экран

□Е

□Е

24В-

		□Е
		□Е
		□Е
		□Е
		□Е
		□Е
		□Е

(FA1B

ГРАЭ)

RTP1 ТР1

ТР2 RTP2

Рис. 10.13

10.2.9 Для БПУ выкрутить два невыпадающих винта и снять крышку БПУ. Произвести ввод кабеля связи с ППК в коммутационный отсек БПУ (Рис. 10.14). Для чего освободить на 7080 мм изолированные проводники кабеля от защитных и экранирующих покрытий (не нарушая экранирующего проводника), снять изоляцию с отдельных проводников кабеля на 510 мм. Вывернуть зажимную гайку и извлечь резиновую втулку. Установить извлеченные детали на кабель, ввести кабель в коммутационный отсек, завести резиновую втулку в отверстие ввода и завернуть зажимную гайку до упора.

Примечание. Внешний диаметр кабеля должен находиться в пределах 813 мм. В случае меньшего диаметра кабеля, произвести подмотку кабеля лентой ПВХ до диаметра 8 мм в месте установки резиновой шайбы.

10.2.10 Произвести ввод кабелей БПРМ обоих флангов в коммутационный отсек БПУ (рис. 10.12, рис. 10.15). Для чего вывернуть зажимные гайки, ввести кабели в ком-
