7. В течении всего сеанса подключения по сети (продолжительность сеанса ограничено 22 минутами) на дисплее клавиатуры не будет отображаться сообщение об управлении ППКОП с другой клавиатуры ( Other Keypad in Use ), несмотря на наличие сеанса связи ППКОП с ПО Сомах . При этом, в течении всего сеанса, клавиатура при наличии нажатий на её клавиши не будет на них реагировать. Возможно кратковременное появление данного сообщения при возврате клавиатуры к нормальному режиму работы. По окончании сеанса загрузки/считывания возврат в обычный режим работы ППКОП осуществляется примерно в течение 1 минуты и на ЦС будут отправлены события по Ethernet с кодом E412 и по радио с кодом RE в PAF и SS в EPAF (в ПО Андромеда необходимо переименовать данные события в шаблонах как Успешная загрузка ).

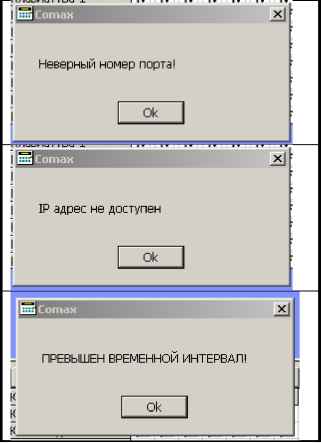

Описание возможных сообщений в ПО Сомах при настройке функции загрузки/считывания:

Изображение сообщения

Описание сообщения

Не указан номер порта.

Неверно указан IP-адрес либо Upload Port. Возможно, неверно указаны настройки маршрутизации, уточняйте у ваших системных администраторов.

Нет ответа от Net4Pro (new). Проверьте сетевые настройки в ППКОП. Убедитесь, что активизировали функцию загрузки/считывания.

Программирование GSM-200:

Введите код техника , нажмите

J - экран Параметры связи , нажмите затем 6 раз - экран GSM-модуль . Нажмите 1- экран GSM-настройки , затем нажмите

Установите + под опцией G (GSM);

Поставьте + под опцией Р для использования номера объекта, используемого в передаче по радио;

Поставьте + под опцией А (авто тест) для передачи тестов с интервалами автотеста, установленными по телефонной линии,

Поставьте + под опцией G2 (GPRS), если предполагается передача данных по протоколам GPRS.

Нажмите , затем - экран Режимы GSMT, затем нажмите С помощью

3 выбираем режимы работы GSM: Голос - в случае работы по Voice каналу (режимы

Данные и SMS не используются). Нажмите

Для Режимы GSM2 установите GPRS (либо voice, если предполагается не работать по каналу GPRS).

Программирование номеров телефонов GSM:

Введите код техника , нажмите - экран Параметры связи , нажмите затем

6 раз - экран GSM-модуль . Нажмите - экран GSM-настройки , затем нажмите 2 раза - экран Телефоны GSM. Нажмите 3), введите номер телефона ЦС (в

формате +7(код города) номер), затем нажмите введите второй номер телефона ЦС

и так до 4-го номера телефона. Нажмите

Для программирования GSM-200 необходимо включить расширенное меню техника, которое позволяет программировать дополнительные каналы связи, такие как GSM-канал, GPRS, и т.д., для этого необходимо сделать следующее:

Введите код техника . Нажмите -экран Основные параметры , нажмте

затем нажмите 12 раз. Под буквой Р (Расширенное меню) поставьте + и нажмите

С. Расширенное меню включено.

При использовании передатчика GSM-200, необходимо убедиться, что:

На SIM-карте подключена услуга передачи данных и факса;

Отключён PIN-код;

Положительный баланс.

Настройка GPRS канала связи:

Введите код техника , нажмите - экран Параметры связи , нажмите затем S! 6 раз - экран GSM-модуль . Нажмите S и Э 3 раза, затем снова Э. Введите IP-адрес ЦС1, затем нажмите и введите IP-адрес ЦС2 , нажмите с

л и введите

номера портов первой и второй ЦС соответственно, нажмите и введите временной

интервал для посылки тестового сообщения в протоколе GPRS. Нажмите

Затем 6 раз - экран настройки . Нажмите 3 и 1 раз - экран Сети .

Нажмите 3 и укажите: 1 .наименование провайдера, 2. телефон SMS-центра, 3. АРМ провайдера, 4. пользователя, 5.пароль. Эти настройки необходимо уточнить у оператора мобильной связи.

Программирование GSM-200 для работы в режиме Частный дозвон и рассылки SMS-сообщений.

В данном режиме Hunter-Pro (832, 896, 8144) , при помощи модуля GSM-200, предназначен для передачи сообщений о событиях на объекте на частные номера.

Версии приборов Hunter-Pro 96 ниже 2.05 и GSM-200 ниже 1.10 не поддерживают отправку SMS сообщений.

Сообщения могут быть двух типов:

- Голос : Произойдет дозвон на все указанные номера, по два раза на каждый номер, (номера телефонов частного дозвона указываются в Главном Меню) и после коммутации прозвучит тональный сигнал, напоминающий звук сирена , какой именно объект подал тревогу установить можно только по телефонному номеру входящего звонка.

- SMS : Произойдет отправка SMS на все указанные номера (номера телефонов частного дозвона указываются в Главном Меню) следующего вида:

СИГНАЛИЗАЦИЯ ТРЕВ. ПОЖАР 4 Веранда	Заголовок SMS сообщения.
	Тип шаблона события (неисправность, тревога) и № зоны.
	Название зоны.
18:20	Время события с объекта.
	Дата события с объекта.

ОСОБЕННОСТИ:

Всего доступно 4 номера, на которые может осуществляться

частный дозвон или отправка SMS. На каждый из четырех номеров в списке возможен только один тип сообщения: либо только дозвон, либо только SMS. Для того, что бы был дозвон и SMS на один номер, укажите номер два раза, и настройте записи на разные виды сообщений.
